Umíte pascalsky?
26.lekce
 Vytisknout
Grafy funkcí

Ještě než přistoupíme ke grafům funkcí tak si něco řekneme o testování klávesnice.
Chceme-li v programu použít cokoliv z jednotky CRT (pro obsluhu klávesnice), musíme to překladači oznámit hned za hlavičkou programu takto:

program Vypocet;
uses Crt;
...........

Testování klávesnice se provádí pomocí:
a) funkce ReadKey - typu Char
b) funkce KeyPressed - typu Boolean

ReadKey přečte znak z klávesnice do proměnné typu Char

Příkaz
klavesa = ReadKey;
zastaví program a čeká na stisk klávesy. Po stisknutí klávesy se znak nezobrazí na monituru a znak z klávesnice se uloží do proměnné klavesa typu char.
Je-li stisknuta řídící klávesa (F1 .. F12, Ins, Del, kurzorové šipky,..), funkce ReadKey přečte #0, při dalším volání ReadKey přečte znak odpovídající této klávese.

KeyPressed testuje, zda je právě stisknuta klávesa.
Je-li stisknuta libovolná klávesa, má hodnotu true.

Čekání na stisk klávesy můžeme realizovat pomocí cyklu:
Repeat until not KeyPressed;

Tento cyklus se může zacyklit, je-li neprázdná fronta znaků z klávesnice. Tuto frontu můžeme odčerpat pomocí cyklu:
Repeat until not KeyPressed or (ReadKey=#255);

Grafy funkcí vykreslujeme bod po bodu pomocí procedury PutPixel(x,y,barva).
Souřadnici x generujeme obyčejně cyklem for pro hodnoty z intervalu, ve kterém nás zajímá graf dané funkce.
Tyto hodnoty násobíme koeficientem, který udává vzdálenost jednotky od počátku soustavy souřadnic.
Souřadnici y generujeme pomocí funkce z hodnoty x vynásobením opět koeficientem.
K těmto hodnotám nesmíme zapomenout přičist (odečist) souřadnice počátku soustavy souřadnic.
Ukážeme si to na příkladě.

Příklad:

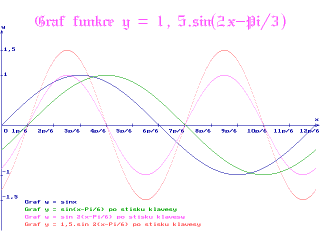

Sestavte program Funkce, který nakreslí postupně graf funkce y = 1,5.sin(2x-p/3) podle obrázku:



Myšlenka (hrubý algoritmus):

Funkci nejprve upravíme na tvar y = 1,5.sin 2(x-p/6) a budme postupně zobrazovat grafy funkcí:
f1: y = sinx
f2: y = sin(x-p/6)
f3: y = sin 2(x-p/6)
a nakonec výsledné funkce:
f: y = 1,5.sin 2(x-p/6) = 1,5.sin(2x-p/3)

Použijeme k tomu procedur:
Inicializace - inicializace grafického režimu
Nadpis - vytvoření nadpisu
Osy_popis - nakreslí osy x,y a popíše je
Graf - nakreslí graf funkce f1
Graf2 - nakreslí graf funkce f2
Graf3 - nakreslí graf funkce f3
Graf4 - nakreslí graf výsledné funkce

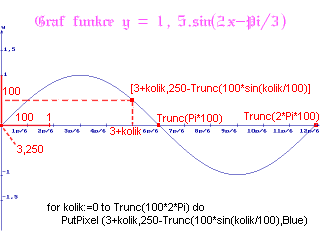

Upřesníme souřadnice jednotlivých elementů na obrazovce:



Program Funkce může vypadat takto:

program Funkce;
  uses Crt, Graph;
  const Pi=3.1415927;
  var driver,mode:integer;
             klavesa:char;
 {připojení jednotky Crt,Graph}
{konstanta Pi}
{proměnné potřebné pro inicializaci}
{proměnná pro načtení znaku}

procedure Inicializace;
  begin
    DetectGraph(driver,mode);
    InitGraph(driver,mode,'c:\tp\bgi ');
    if GraphResult <> 0 then
      begin
        writeln('Chyba grafiky:',GraphErrorMsg(driver));
        exit;
      end
{detekce graf.karty a modu}
{inicializace}
{jestliže došlo k chybě}

{výpis chybového hlášení}
{ukončení programu}
  end;

procedure Nadpis;
  begin
    SetBkColor(White);
    SetViewPort(0,0,640,480,true);
    SetColor(LightMagenta);
    MoveTo(70,20);
    SetTextStyle(GothicFont,0,4);
    OutText('Graf funkce y = 1,5.sin(2x-Pi/3)');
 {pozadí obrazovky bílé}
{okno pro obrazovku}
{písmo světle fialové}
{přemístí kurzor}
{font Gothic,velikost 4}
{tisk nadpisu}
  end;

procedure Osy_popis;
  var kolik:integer;
           znak:string[2];
  begin
    SetColor(Blue);
    MoveTo(3,250);
    SetTextStyle(0,0,1);
    LineRel(635,0);
    LineRel(-6,-2);MoveTo(638,250);LineRel(-6,2);OutTextXY(630,235,'x');
    MoveTo(3,460);LineRel(0,-400);
    LineRel(-2,6);MoveTo(3,60);LineRel(2,6);OutTextXY(3,50,'y');
    OutTextXY(8,95,'1,5');Line(1,100,5,100);
    OutTextXY(8,145,'1');Line(1,150,5,150);
    OutTextXY(8,258,'0');
    OutTextXY(5,340,'-1');Line(1,350,5,350);
    OutTextXY(5,390,'-1,5');Line(1,400,5,400);
    for kolik:=1 to 12 do
      begin
        str(kolik,znak);
        MoveTo(3+Trunc(kolik*Pi/6*100),250);
        MoveRel(0,-3);Linerel(0,6);Moverel(0,-3);
        OutTextXY(Trunc(kolik*Pi/6*100)-28,258,znak+'p/6')
      end;
 {pero modré barvy}
{přemístění na začátek osy x}
{normální písmo}
{osa x}
{šipka a označení osy x }
{osa y}
{šipka označení osy y}
{popis osy y}
{jednotka na ose y je 100}


{popis osy x}

{jednotka délky 100}
{označují se násobky Pi/6}
  end;

procedure Graf;
  var kolik:integer;
  begin
    MoveTo(3,250);
    For kolik:=0 to Trunc(2*Pi*100) do
      PutPixel(3+kolik,250-Trunc(100*sin(kolik/100)),1);
 {přemístění do počátku}

{vykreslování bodů grafu}
  end;

procedure Graf2;
  var kolik:integer;
  begin
    MoveTo(3,250);
    For kolik:=0 to Trunc(2*Pi*100) do
      PutPixel(3+kolik,250-Trunc(100*sin(kolik/100-Pi/6)),Green);
 {přemístění do počátku}

{vykreslování bodů grafu}
  end;

procedure Graf3;
  var kolik:integer;
  begin
    MoveTo(3,250);
    For kolik:=0 to Trunc(2*Pi*100) do
      PutPixel(3+kolik,250-Trunc(100*sin(2*(kolik/100-Pi/6))),LightMagenta);
 {přemístění do počátku}

{vykreslování bodů grafu}
  end;

procedure Graf4;
  var kolik:integer;
  begin
    MoveTo(3,250);
    For kolik:=0 to Trunc(2*Pi*100) do
      PutPixel(3+kolik,250-Trunc(1.5*100*sin(2*(kolik/100-Pi/6))),LightRed);
 {přemístění do počátku}

{vykreslování bodů grafu}
  end;

Begin
   Inicializace;
   Nadpis;
   Osy_popis;
   Graf;
   OutTextXY(50,400,'Graf y = sinx');
   SetColor(Green);
   OutTextXY(50,415,'Graf y = sin(x-Pi/6) po stisku klavesy');
   klavesa:=readkey;
   Graf2;
   SetColor(LightMagenta);
   OutTextXY(50,430,'Graf y = sin 2(x-Pi/6) po stisku klavesy');
   klavesa:=readkey;
   Graf3;
   SetColor(LightRed);
   OutTextXY(50,445,'Graf y = 1,5.sin 2(x-Pi/6) po stisku klavesy');
   klavesa:=readkey;
   Graf4;
   klavesa:=readkey;
   CloseGraph;
 {inicializace}
{nadpis}
{nakreslení os a popis os}
{graf základní sinusoidy}
{rovnice funkce }
{zelená barva pera}
{výzva ke stisku klávesy}
{čekání na stisk klávesy}
{graf 2.funkce}
{světle fialová barva pera}
{výzva k pokračování}

{graf 3.funkce}



{graf výsledné funkce}

{ukončení grafického režimu}
End.


Domácí úkol:

    Sestavte program Funkce , který nakreslí gafy funkcí:
f1: y = x2 a f2: y = x4 (ve stejné soustavě souřadnic)
a vedle grafy funkcí:
f3: y = x3 a f4: y = x5 (také ve stejné soustavě souřadnic) s nadpisem Grafy funkcí y = xn , n-přiroz.číslo, 1<n<6
